このようなお悩みは
ございませんか？
長い区間を撹拌させたい
パイプ内で粒子が沈殿する
熱交換効率を上げたい
手軽にパイプ内で攪拌したい
タンクを置くスペースがない
装置を小型化したい
トルネードクリーナーが
業務の効率化・コスト削減を実現します。
トルネードクリーナーの特徴─CHARACTERISTICS─
1．分散の保持に最適
圧力損失が低く、柔軟性があって
長尺作成可能なトルネードクリーナーは、
パイプ内で分散を保持するのに最適です。

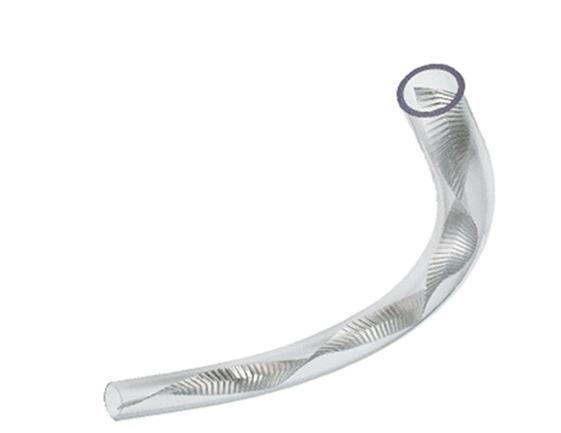

2．「曲げられる」柔軟性
パイプは必ずしも真っ直ぐではありません。
様々な形に柔軟に対応できるトルネードクリーナー
であれば既存の設備にそのまま設置可能です。
メディアに紹介されました
千葉テレビ『ビジネストレンドスペシャル』にて
トルネードクリーナーが紹介されました。
トルネードクリーナーの機能─FEATURES─
01ファウリングの抑制
熱交換器のファウリングは局所的な冷却による溶質の析出に起因していると考えられます。
トルネードクリーナーは温度分布を均一化し、かつ管壁付近に流動を生じさせ、これを防ぐ効果があります。

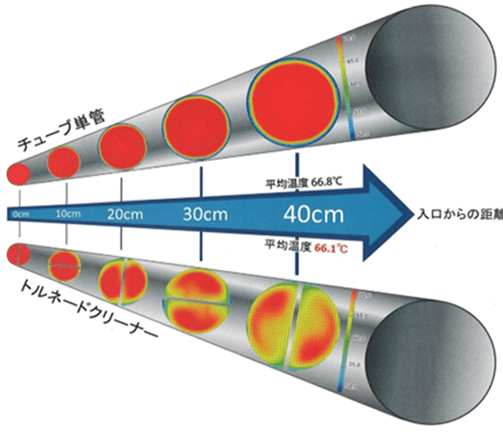

トルネードクリーナーの研究事例①
熱交換率約20％UP
開始温度：70℃
冷却水温度：18℃
流速：60cm/s
流体はn-ヘキサンの物性値を使用
チューブ・クリーナーはUS304の物性値を使用
流入開始から20秒後の断面温度分布
トルネードクリーナーの研究事例②
熱流体シミュレーション
パイプ外側から冷却し、内側を通過する流体の温度分布を解析

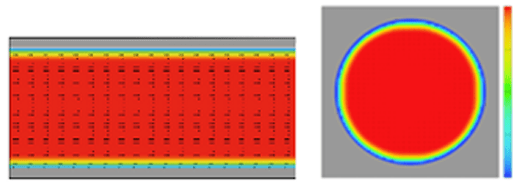

トルネードクリーナーなし
管壁部分にはっきりと青い層（境膜）が生成

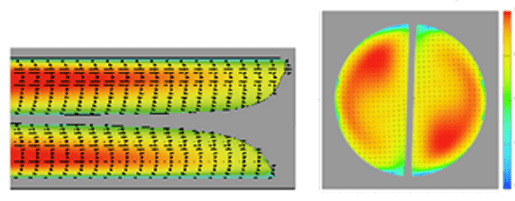

トルネードクリーナーを使用
青い部分がほとんど見られず、均一な温度分布を再現
02熱交換率の向上
トルネードクリーナーは導入することで乱流を促進し、
熱交換効率を向上させる効果があります。

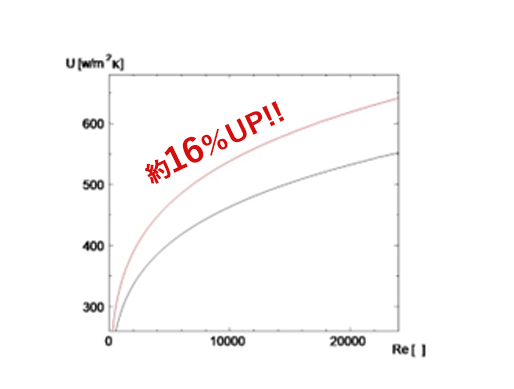

研究事例
温水・冷水で熱交換を行い、総括伝熱係数を算出、部材の導入により熱交換率の向上を確認。

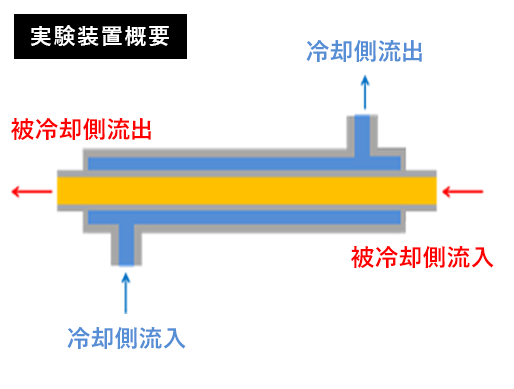

実験条件
- パイプ外径： 25.4mm
- パイプ内径： 23.4mm
- 部材外径： 22mm
- パイプ材質： SUS304
- 部材材質： SUS304
- 冷却・被冷却初期温度差： 20～25℃
- 冷却区間： 1m
03らせん流による攪拌
管内にらせん流を生起し、効率の良い攪拌を実現します。
このようにトルネードクリーナーは、比重差のある2流体の混合に適しています。
トルネードクリーナーの研究事例①
水中に気泡を吹き込み、気泡の挙動を観察。
部材の導入により気泡が分散していることを確認した。

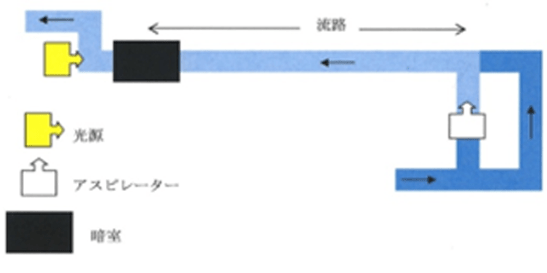

測定装置

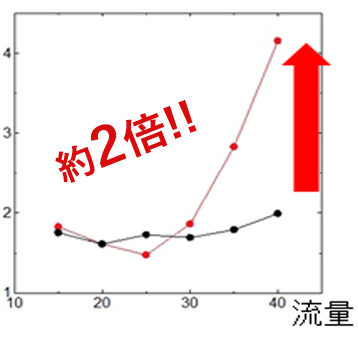

攪拌度
トルネードクリーナーの研究事例②
トルネードクリーナーは導入することで乱流を促進し、
熱交換効率を向上させる効果があります。
何も設置しない場合
トルネードクリーナー設置時
開発者からのご案内─MESSAGE─
公式YouTubeチャンネルにて
開発者が製品のご案内をしております。
ぜひご覧ください。
※外部サイトへ移動します
導入までの流れ─FLOW─
Step1
お打ち合わせ
最適な製品をご提供するために、
お客様の設備状況・運転状況・仕様情報等を
お伺いいたします。
Step2
検証期間
本導入の前に、トルネード製品の
耐久性・適応性を確認する為に
必ず一定期間の検証期間を設けます。
Step3
レンタル開始
最大効果を維持する為に、
定期的に交換いたします。
又、仕様変更に対しても対応いたします。
企業情報─COMPANY─
株式会社ナノテック
〒270-2214
千葉県松戸市松飛台286-36
Tel : 047-393-8040
Fax : 047-393-8084
株式会社ハルヤマ研磨工業
https://www.haruyama-kenma.co.jp/
お問い合わせ─CONTACT─
お気軽にお問い合わせください。
弊社トルネード製品は、レンタルでのご提供になります。
弊社のトルネードは弊社独自の技術を元に制作しております。弊社の公式サイトよりお申込みください。
また類似品にはお気をつけください。
